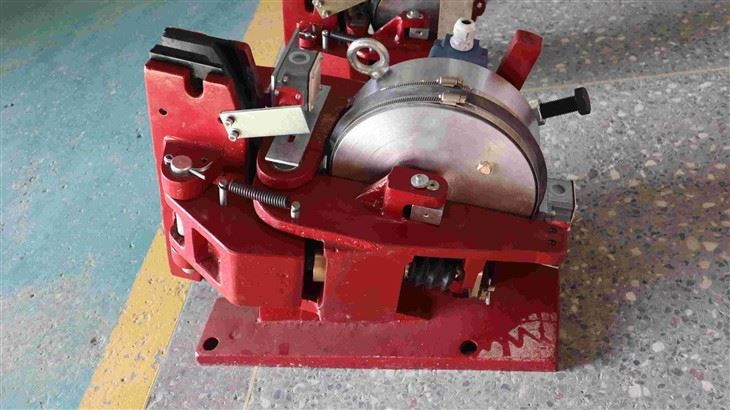

Диск кочнице за заштиту од индустријских кварова





Главна карактеристика

• Мала величина и мала тежина. Кочиона плочица без азбеста, зелена и заштита животне средине, погодна и брза инсталација и замена.
• Компактна структура, велики кочиони момент, исти као радна кочница.
• У случају превелике брзине, користи се као кочница у случају нужде, а време одзива статичне кочнице је кратко у нормалним условима.
• Толеранција уградње је велика, а максимална вредност отпуштања чеоне стране кочионог диска је ±0,2мм. Одступање окомитости основе у односу на диск: ±4‰.



Оперативни услов

• Температура околине: -20 степени ~+50 степени
• У радном окружењу не сме бити запаљивих или експлозивних гасова.
• Релативна влажност: релативна влажност ваздуха није већа од 90%
• Надморска висина места коришћења је у складу са ГБ755-2019
• Спољна ерозија кише и снега или корозивни гасови и медији треба да користе антикорозивне{0}}производе.





Технички подаци и димензије 5се,450се,4се,3се

Основни параметри					Димензије (мм)																Потрошња енергије		време одговора	бочни застој	тежина (кг)
пречник плоче Б мм	Називна сила потиска Н	Називни момент кочења Нм		Осовина је подложна максималној радијалној сили	A	C	D	E	F	G	H	I	J	K	L	O	P	Q	R	T	стартна снага	одржавана снага
315	5СЕ 1650 450СЕ 3340 4СЕ 5880 3СЕ 10170	5СЕ	190	5СЕ Машина 1650 две машине 740     450СЕ Машина 3340 две машине 1500     4СЕ Машина 5580 две машине 3440     3SE A machine 10170 две машине 6965	159	99	5СЕ 15     450СЕ 15       4СЕ 20     3СЕ 25	5СЕ 200     450СЕ 200     4СЕ 260     3СЕ 360	5СЕ 245     450СЕ 245     4СЕ 355     3СЕ 490	5СЕ 155     450СЕ 155     4СЕ 85     3СЕ 80	5СЕ 280     450СЕ 280     4СЕ 343     3СЕ 435	5СЕ 87.5     450СЕ 87.5     4СЕ 117.5     3СЕ 117.5	5СЕ 200     450СЕ 200     4СЕ 270     3СЕ 270	5СЕ 15     450СЕ 15     4СЕ 22     3СЕ 22	5СЕ 15     450СЕ 15     4СЕ 20     3СЕ 20	5СЕ 13 степен     450СЕ 13 степени     4СЕ 17 степени     3СЕ 20 степени	5СЕ 90     450СЕ 90     4СЕ 122     3СЕ 128	5СЕ 42     450СЕ 42     4СЕ 57     3СЕ 68	5СЕ 120     450СЕ 120     4СЕ 165     3СЕ 165	5СЕ 175     450СЕ 175     4СЕ 210     3СЕ 210	5СЕ 475     450СЕ 1000     4СЕ 1000     3СЕ 1095	5СЕ 14     450СЕ 44     4СЕ 42     3СЕ 58	5СЕ 0.15     450СЕ 0.15     4СЕ 0.2     3СЕ 0.2	0.7	5СЕ 34     450СЕ 34     4СЕ 77     3СЕ 120
		450СЕ	380		159	99
355		5СЕ	220		165	119
		450СЕ	450		165	119
400		5СЕ	260		172	142
		450СЕ	510		172	142
450		5СЕ	300		179	167
		450СЕ	600		179	167
		4СЕ	950		225	133
		3СЕ	1600		287	103
500		5СЕ	340		187	192
		450СЕ	680		187	192
		4СЕ	1120		232	157
		3СЕ	1820		295	127
560		5СЕ	390		195	223
		450СЕ	770		195	223
		4СЕ	1270		241	185
		3СЕ	2100		305	155
630		5СЕ	460		206	258
		450СЕ	900		206	258
		4СЕ	1500		251	218
		3СЕ	2500		317	188
710		450СЕ	1030		218	298
		4СЕ	1750		262	256
		3СЕ	2900		331	226
800		450СЕ	1180		231	344
		4СЕ	2000		274	299
		3СЕ	3350		346	269

Напомена: Кочница мора бити опремљена посебним напајањем, за детаље погледајте помоћно напајање.



---

---

ФАК:

П1: Који је принцип рада СЕ елецтромагнетиц фаил-сафе диск кочнице?

О: То је нормално затворена структура са „опружним кочењем и електромагнетним отпуштањем“. Када је опрема нормално укључена, електромагнет ствара привлачну силу да сабије кочиону опругу, узрокујући да се кочиона чељуст одвоји од кочионог диска, омогућавајући осовини да се слободно окреће. Када се струја прекине, контролно коло губи струју или напајање исправљача нестане, сила опруге се одмах ослобађа, гурајући тарне плочице да се чврсто стегну уз кочиони диск, чиме се постиже блокада-и спречава пад оптерећења или враћање опреме уназад.



П2: Зашто се не може директно повезати на АЦ напајање за употребу?

О: Намотај побуде кочнице је дизајниран за једносмерну струју (обично ДЦ99В/ДЦ170В) и мора бити упарен са наменским исправљачем (обично претвара АЦ улаз од 220В/380В у одговарајући једносмерни напон). Директна примена наизменичне струје ће проузроковати прегревање завојнице, изгорети, довести до нестабилне силе привлачења или чак довести до тренутног оштећења.



П3: Како се одређује кочиони момент током избора?

О: Прво израчунајте потребан статички обртни момент за погонско вратило као Т=Ф × р (где је Ф тангенцијална сила оптерећења, а р ефективни полупречник кочионог диска), а затим помножите са фактором сигурности од 1,5–2,0 да бисте одредили минимални номинални кочиони момент кочнице. У исто време, проверите следеће параметре: пречник/дебљину кочионог диска, пречник осовине, размак монтажних рупа, напон напајања и температуру околине (стандардни тип ради у границама од -20 степени до +50 степени).



П4: Како изабрати између различитих под-модела (3СЕ/450СЕ/560СЕ/СТ2СЕ)?

О: Стандардно подизање/преношење: 3СЕ, 4СЕ, 5СЕ (1650–10170Н)

Висока{0}}старт{1}}заустављање: 450СЕ (са компензацијом хабања)

Простор{0}}ограничен, лаган-рад: 560СЕ / 561СЕ (640–1220Н)

Заштита од пада велике опреме: СТ1СЕ / СТ2СЕ (35.000–70.000 Н)





Ако желите да сазнате више о производу или имате питања о производу, контактирајте нас.
